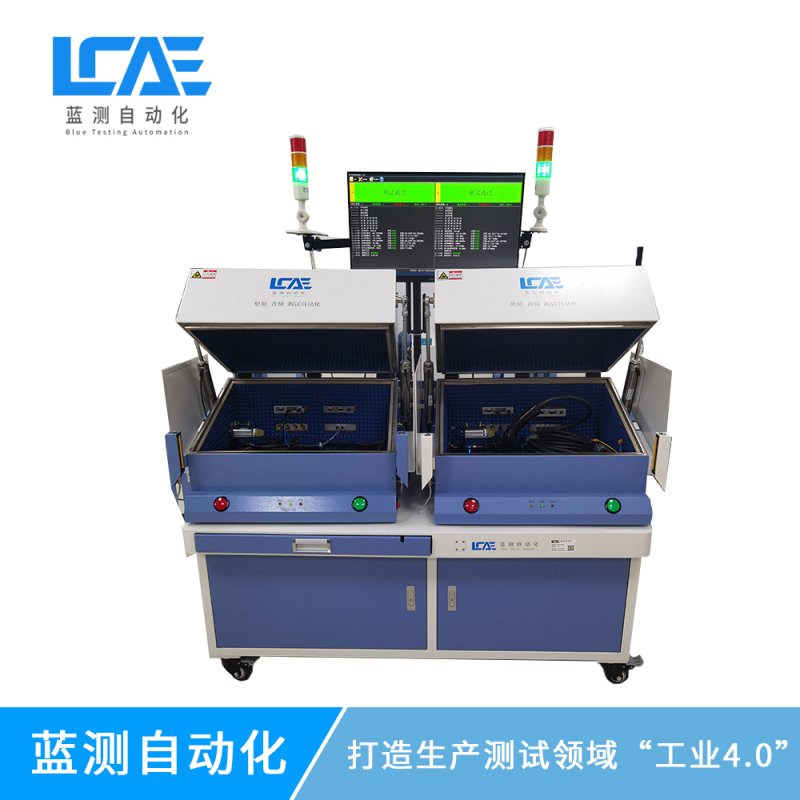

射頻測試設備 （半成品充電槍射頻測試設備）

型號： LC-S2

二、主要技術指標/主要功能

① 設備外形尺寸、設備重量

⑴成型機外型尺寸：長1350mm ×寬690mm ×高1050mm ，機架底座采用萬象輪（帶剎車）、兩側裝護板 。

⑵設備總重量：約240Kg 。

⑶設備無需基礎

② 射頻測試設備是基于充電樁射頻模塊測試平臺，主要實現充電樁射頻模塊充電工作情況及整車模型充電的射頻指標，模擬充電槍在使用充電中扣動按鍵后射頻發射后的結果，并完成測試M1，M2射頻功率，頻偏值。

③ 附屬設備描述；僅供測試托盤，其余甲方自行配置。

④ 隨機附件描述；調整顯示器高度工具1套。

⑤ 安裝方式描述；設備無需基礎。

三、設備結構及工作原理

① 設備結構及工作原理描述；

1、分別給充電槍供電；

2、按下充電槍的按鍵，充電槍內部的射頻模塊將發射射頻信號；

3、射頻發射后通過耦合板接收；

4、上位機程控頻譜儀，并測試產品發射的頻率、功率。

四、主要配置/設備關鍵部件

① 控制方式描述；

電控系統：UPS供電開關，主機開關，儀器開關，屏蔽箱開關。

② 主要配置描述；

支持測試結果通過PASS/FAIL直觀顯示;

可測試射頻功率、頻偏、對碼等功能一站式測試;

一拖二雙工位測試自動判定成功/失敗，節省拿放時間;

自動保存excel報表和數據庫，方便追蹤管理;

可建立多個產品測試程序，靈活性強;

精確快速的完成測試，節省測試時間;

多種接口（按鍵、條碼槍）一鍵啟動測試;

可根據需求擴展功能系統的相關儀器設備;

頻譜儀參數：采樣9KHz—3.6GHz；動態范圍：78dB；

幅度精度：0.3dB；頻率響應：5ms的標記峰值；

③ 關鍵部件描述；

④主要配件品牌要求：

五、工作環境

① 公司提供電壓：220V±10%、380V±10%

② 公司工作環境，室溫：室溫：5～35℃，濕度≤75%；

③ 設備噪聲、散熱、防塵等要求明確描述；噪音40分貝

④ 安裝現場電、壓縮氣等要求描述；電控插座：1個氣壓：0.4MPa

⑤ 有特殊要求必須明確描述    無
