藍牙電聲測試方案

藍牙耳機/音箱/智能控制/智能穿戴競爭越發激烈，用戶對產品用戶體驗的不不斷提?。而搜索配對慢、掉線頻繁、音樂、通話卡頓和距離等通信問題影響用戶體驗。

2023-01-06 14:58:10東莞市藍測自動化科技有限公司213

LCAE并行“四”藍牙耳機音頻產線自動測試系統

藍牙耳機/音箱/智能控制/智能穿戴競爭越發激烈，用戶對產品用戶體驗的不不斷提?。而搜索配對慢、掉線頻繁、音樂、通話卡頓和距離等通信問題影響用戶體驗。為了避免生產中有通信問題的產品流到消費者，以及持續改善產品通信性能，我們推出了并行”四藍牙耳機音頻生產線自動測試系統。我司的TWS單耳藍牙并行雙測方案具有測試速度快、操作簡單、占用設備通道少等特點，是目前行業前沿的高效解決方案。一臺儀表帶四個工位設計，一個操作員同時操作四個工位，將設備利用率更大化。

產品特點

1. 中文界面，操作簡單易用;

2. 支持藍牙SPK測試、藍牙MIC測試、藍牙功能測試的所有測試項目;

3. 測試快速穩定，推薦配置(藍牙SPK測試、藍牙主副MIC測試、ENC效果)24-32s即可完成測試;

4. 可以配置不同產品模板，快速切換?產;

5. 測試數據EXCEL表格保存，結果分析追溯簡便;

6. 支持MES系統對接，生產質量實時可追溯可控;

7. 兼容雙MIC通話降噪測試;

8. 可對產品進行如藍牙名稱、RSSI功率、MAC地址、電量、音量等;

9. 完全自主開發，提供定制化服務，如研發測試;

10. 只需更更換治具即可快速切換PCBA/成品測試;

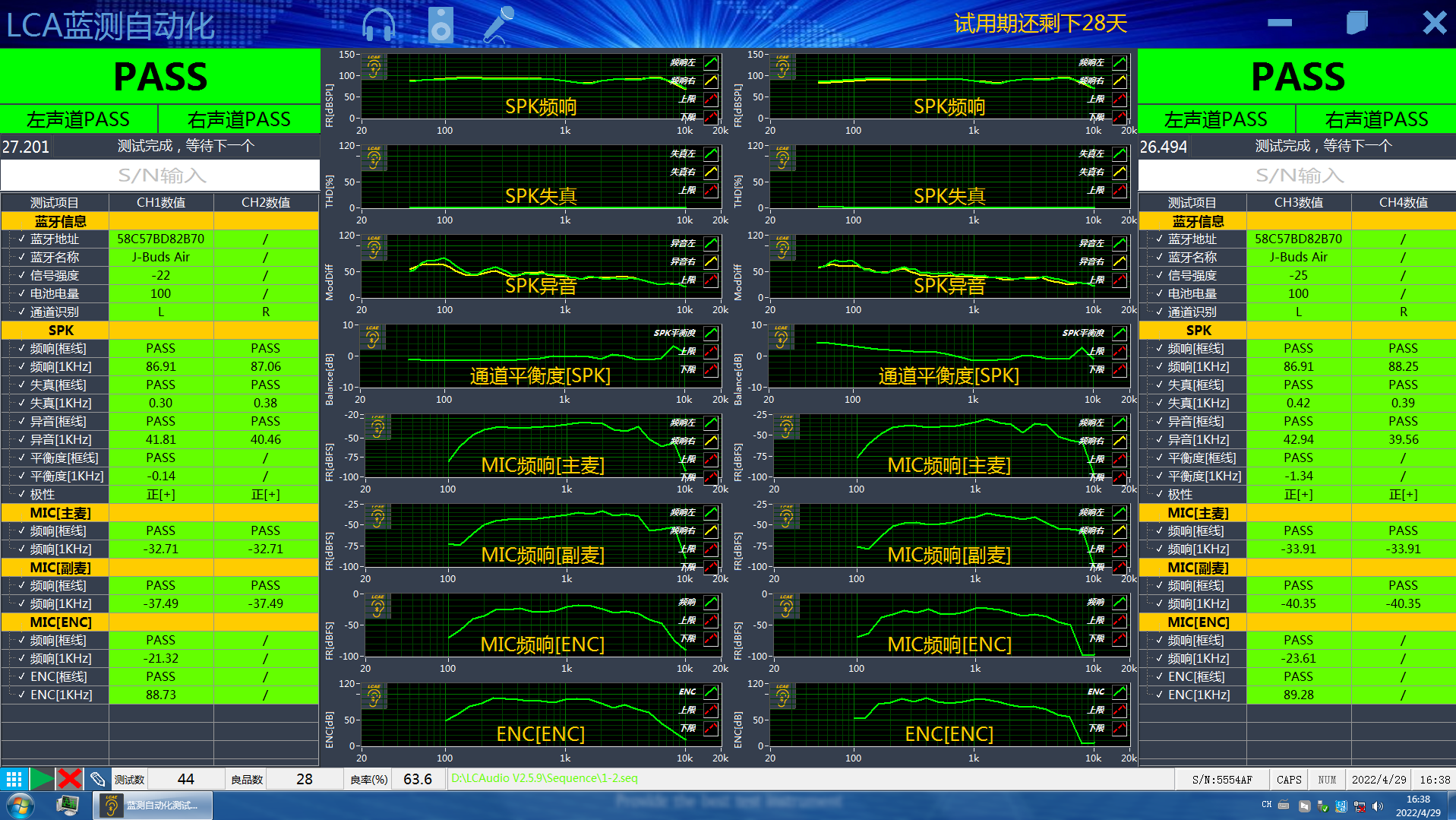

測試項目

藍牙SPK測試	頻率響應FR
	總諧波失真THD
	異音檢測Rub&Buzz
	左右平衡度Balance
	靈敏度Sensitivity
	極性Polarity
	信噪比SNR
藍牙MIC測試	主\副麥頻率響應FR
	主\副麥總諧波失真THD
	主\副主麥靈敏度Sensitivity
	主\副主麥效果
藍牙功能測試	藍牙按鍵測試
	藍牙音量測試
	A2DP音樂測試
	絕對音量控制
兼容雙MIC通話降噪測試	標準的測試方法，支持多種噪聲源

設備清單

類型	型號	規格
測試機臺	雙工位測試臺	W1050H700D700 mm
自動化屏蔽箱	LCAE-5952A屏蔽箱	W390H430D340 mm
測試儀器	LC200電聲測試	藍牙SPK、藍牙MIC、藍牙功能測試
藍牙適配器	LC200藍牙適配器	搜索、自動配對、MAC地址配對
仿真嘴	LC603仿真嘴	模擬人嘴部附近聲場的聲源
仿真耳	LC711仿真耳	符合IEC 60318-4（60711）標準
功放	PM0035	電源可用于麥克風、人工耳等設備供電，功放用于驅動揚聲器、人工嘴設備
硅膠導聲腔	硅膠導聲腔	選配
測試治具	定制測試治具	選配/定制
藍牙雙測軟件	LCAE藍牙并行雙測軟件
控制主機	控制電腦+顯示器?
電源	穩壓電源
測量傳聲器	測量傳聲器	選配
聲學校準器	聲學校準器	選配
前置放大器	前置放大器	選配
