PCBA在線測試升級改造，是針對目前滯后的手工/半自動PCBA測試及日益提升的產能效率需求而誕生的。通過通用接駁臺與現有生產線實現無縫連接，配合現有的ICT、功能測試設備，可以組成一條完整的自動化測試線，無需采購新的測試設備、無需進行人員培訓，實現無人值守，全自動在線測試，達到提高效率、減少人工的目的。高質量及可靠性能，滿足工業自動化的品質和效率要求。系統應用PLC技術來實現自動化操作，簡單易用，實現機器代替人工，實時數據上傳。


同類產品對比

對比因素	PCBA在線測試平臺	非標訂制自動化設備	人工測試
技術思路	模塊化設計標準測試平臺、易于升級改造	訂制化	訂制化
開發/生產周期	現貨	≥30天	3-7天
設備成本	回收周期1.5年	回收周期3年	╳
人工成本	無	無	5000×2/月
維護成本	低	高	中
通用性	高	低	低

TE-200系列PCBA在線測試平臺規格參數

項目/型號	簡易型200A	標準型200B	多軌道型200C	雙工位型200D
輸入電源	AC220V 50/60HZ
壓床氣壓	0.4-0.6MPa(可選配電缸)
壓床行程	50-150mm,可調整
壓床數量	1	1	1	2
人機觸摸屏	無	有	有	有
PCBA安全防護及檢測	光學傳感器+機械裝置
軌道高度	900mm±20mm
軌道層數	1	1	1-4（可選）	2
升降機	無	無	選配	自帶
傳動方式	步進馬達+ 皮帶
皮帶傳送速度	0-60mm/sec 可調
PCBA傳送時間	6.5秒（不包括測試程序測試時間）
傳送方向	左至右；右至左
控制方式	PLC控制	PLC控制，人機交互觸摸屏操作
通用性	ICT+功能測試，兼容常用測試治具
測試系統	客戶現有設備/藍測自動化開發
可測PCBA尺寸L*W(mm)	(50-450)*(50-300)		(50-450)*(50-400)
測試工位	1	1	1	2
治具數量	1	1	1	2
最大治具尺寸LDH(mm)	500450150
擴展性	SMEMA標準接口，兼容通用上板機、收板機、自動蓋章機、自動貼標機
外觀尺寸LDH(mm)	8208701550	8208301580	8208301580	185010001850
重量	300Kg	365Kg	400Kg	600Kg

1、簡易型TE200A

該型號為TE-200B標準型的簡配版本。在保持TE-200B的功能不變的基礎上，減配了人機對話觸摸屏，改用實體按鍵操作。減配了設備上部的鈑金件，改用安全光柵進行操作安全防護報警。

該型號有效降低了設備的成本，減小了設備的體積和重量，便于更靈活地布局。

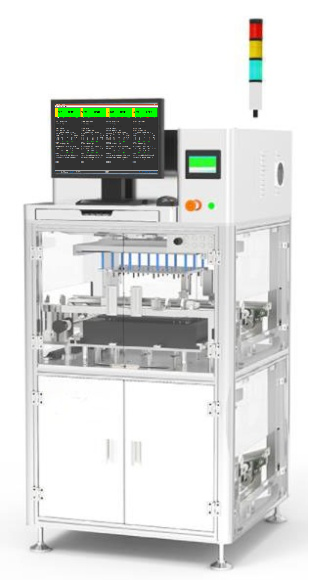

2、標準型TE-200B

特點：

無人值守節省人工

改造方便簡單易用

高兼容性擴展靈活

精確定位安全防護

成本低廉數據上傳

3、多軌道型TE-200C

該型號為TE-200B標準型的升級版本。在TE-200B的基礎上在設備內部增加了1-3層傳送軌道，可以自定義每層軌道的工作內容。如：第一層軌道傳送待測PCBA板;第二層軌道傳送測試OK的PCBA板至下一工位或OK收板機;第三層軌道傳送測試NG的PCBA板至NG收板機;第四層軌道可對托盤/載板進行回收，循環利用。

TS-100C通過升降機與測試機相配合，實現了多機串聯使用。軌道數量根據實際需要可以增減，使用靈活。

4、雙工位型TE-200D

該型號設備在TS-100B標準型的基礎上采用上下兩層雙測試工位設計，使用雙壓床、雙測試位，可以同時測試兩片PCBA板。有效提高測試效率。

二、在線式多軸運動平臺

是為了縮短自動化設備開發周期而開發的一款標準多軸多用途運動平臺。該運動平臺采取軌道上在線傳輸方式，設備開發者只需將功能模塊(如：點膠頭、電批、電烙鐵、打標機、CCD等)外掛于Z軸，便能迅速開發出一款在線式全自動設備。

特點：

縮短自動化設備開發周期

軌道在線傳輸方式。

根據不同的精度要求配置不同的運動部件。

Z軸根據需要自行配置不同的功能部件。

所有的運動軸都經過激光干涉儀校準。

使用在線式多軸運動平臺技術，針對客戶現有的手動、半自動測試機、螺絲機、點膠機、外觀檢查機等設備進行全自動在線式升級改造。該升級改造可以大量節省客戶采購新設備的直接成本和人員培訓等間接成本，為客戶實現低成本、高效率的自動化升級改造。
