瀏覽器自帶分享功能也很好用哦~產品簡介
ATE 03 儲能電源測試系統，同時支持 DC 部分，AC 部分測試；兼容充電，放電一站式測試。對于此類新興產品，公司的測試 ATE 也不斷更新兼容此類產品的功能升級的測試需求。
應用范圍
適合各種電源測試，兼容高壓 ATE 二合一測試系統。
適用于戶外儲能電源，充電器，電源適配器，LED 驅動電源及多路輸出電源的在線測試！
功能優點
開放性架構軟件平臺
l 支援含有 GPIB/RS-232 或 RS-485
l 測試項目編輯功能
l 測試程序編輯功能
l 測試報告編輯功能
l 統計分析報表編輯功能
l 在線儀控功能
l 用戶權力設定
l 測試項目/程序控管功能
l 人員進出系統記錄
l 主從式控制模式(Master / Slave Control Mode)
l 可一次測試多顆單組輸出的電源供應器
l 支援 Bar Code Reader
l 測試命令編輯，幫助改善測試速度
? 具有給任何電源供應器測試應用的測試項目編輯能力
? 普遍的模塊化硬件以提供高準確及重復量測
? 經由系統默認測試項目，可提高測試生產率
? 較佳成本效益比
? 根據用戶需求可擴增硬件
? 圖形化接口(Windows 7 以上的作業環境)
產品參數
ATE 03 儲能電源測試系統軟件，簡潔明了，易于使用。內建 56 組測試項目，編輯測試程序時，用戶可根電源供應器特性，容易地輸入測試條件；或根據內建的標準測試程序。也提供用戶擴充測試項目功能，若有新的需求，可以從測試項目編輯功能里，編輯想要的測試項目。
| 一、輸出性能測試 | 二、輸入特性測試 | 三、時序及瞬時測試 |
| 1、直流輸出電壓測試 | 1、輸入有效值電流測試 | 1、開機時間 |
| 2、直流輸出電流測試 | 2、輸入功率測試 | 2、上升時間 |
| 3、峰對峰值噪聲測試 | 3、輸入電流諧波測試 | 3、下降時間 |
| 4、電流漣波測試* | 4、輸入功率因子測試 | 4、關機時間 |
| 5、效率測試 | 5、輸入電壓緩升/降測試 | 5、額外量測測試 |
| 6、測試中調整測試 | 6、輸入頻率緩升/降測試 | |
| 7、電源備妥信號(Powergood) | 7、輸入斷電測試 | |
| 8、電源失效信號(Powerfail) | 8、輸入電源失真模擬 | |
| 9、開啟電源供應器信號(PSON) | ||
| 10、擴充量測測試 | ||
| 11、過沖電壓測試 | 五、保護測試 | 六、特殊測試 |
| 1、短路保護測試 | 1、風扇速度測試 | |
| 四、穩定度測試 | 2、過電壓保護測試 | 2、自動調整測試 |
| 1、電流穩定度測試 | 3、低電壓保護測試 | 3、關聯性測試 |
| 2、電壓穩定度測試 | 4、過載保護測試 | 4、UUT量測驗證測試 |
| 3、總合穩定度測試 | 5、過功率保護測試 | 5、高電流斜率負載測試 |
做參考具體配置需根據具體測試要求進行變更。
| 序號 | 配置明細 Configurationlist | 硬件名稱 | 規格 |
| Number | Number of the hardware | Specifications | |
| 1 | 電子負載X4 | 120W (0-150V，0-20A)， 300W/600W/1200W | |
| 2 | RCD負載5KW | 220V/110V_ 5KW | |
| 3 | 直流電源 | 0- 80V/0-30A | |
| 4 | ATC2功率計X4 | 內置4通道功率計 | |
| 5 | FIX- Adapter | 4通道左右轉換控制 | |
| 6 | 交流電源X1 | 1000VA (0-300V)，1000VA，2000VA， 5000VA | |
| 7 | 工業電腦X1 | 研祥EVOC | |
| 8 | 顯示器X1 | AOC 17寸 | |
| 9 | 軟件X1 | 編輯測試項目 | |
| 10 | 機柜X1 | 1.7米19寸工業機柜 | |
| 11 | 配套線材X1 | 鏈接各硬件 |

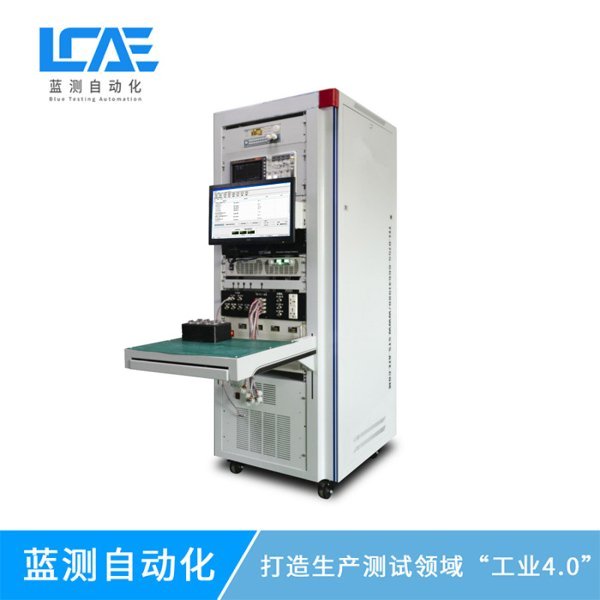

ATE 03 儲能電源測試系統
產品簡介
ATE 03 儲能電源測試系統，同時支持 DC 部分，AC 部分測試；兼容充電，放電一站式測試。對于此類新興產品，公司的測試 ATE 也不斷更新兼容此類產品的功能升級的測試需求。
應用范圍
適合各種電源測試，兼容高壓 ATE 二合一測試系統。
適用于戶外儲能電源，充電器，電源適配器，LED 驅動電源及多路輸出電源的在線測試！
功能優點
開放性架構軟件平臺
l 支援含有 GPIB/RS-232 或 RS-485
l 測試項目編輯功能
l 測試程序編輯功能
l 測試報告編輯功能
l 統計分析報表編輯功能
l 在線儀控功能
l 用戶權力設定
l 測試項目/程序控管功能
l 人員進出系統記錄
l 主從式控制模式(Master / Slave Control Mode)
l 可一次測試多顆單組輸出的電源供應器
l 支援 Bar Code Reader
l 測試命令編輯，幫助改善測試速度
? 具有給任何電源供應器測試應用的測試項目編輯能力
? 普遍的模塊化硬件以提供高準確及重復量測
? 經由系統默認測試項目，可提高測試生產率
? 較佳成本效益比
? 根據用戶需求可擴增硬件
? 圖形化接口(Windows 7 以上的作業環境)
產品參數
ATE 03 儲能電源測試系統軟件，簡潔明了，易于使用。內建 56 組測試項目，編輯測試程序時，用戶可根電源供應器特性，容易地輸入測試條件；或根據內建的標準測試程序。也提供用戶擴充測試項目功能，若有新的需求，可以從測試項目編輯功能里，編輯想要的測試項目。
| 一、輸出性能測試 | 二、輸入特性測試 | 三、時序及瞬時測試 |
| 1、直流輸出電壓測試 | 1、輸入有效值電流測試 | 1、開機時間 |
| 2、直流輸出電流測試 | 2、輸入功率測試 | 2、上升時間 |
| 3、峰對峰值噪聲測試 | 3、輸入電流諧波測試 | 3、下降時間 |
| 4、電流漣波測試* | 4、輸入功率因子測試 | 4、關機時間 |
| 5、效率測試 | 5、輸入電壓緩升/降測試 | 5、額外量測測試 |
| 6、測試中調整測試 | 6、輸入頻率緩升/降測試 | |
| 7、電源備妥信號(Powergood) | 7、輸入斷電測試 | |
| 8、電源失效信號(Powerfail) | 8、輸入電源失真模擬 | |
| 9、開啟電源供應器信號(PSON) | ||
| 10、擴充量測測試 | ||
| 11、過沖電壓測試 | 五、保護測試 | 六、特殊測試 |
| 1、短路保護測試 | 1、風扇速度測試 | |
| 四、穩定度測試 | 2、過電壓保護測試 | 2、自動調整測試 |
| 1、電流穩定度測試 | 3、低電壓保護測試 | 3、關聯性測試 |
| 2、電壓穩定度測試 | 4、過載保護測試 | 4、UUT量測驗證測試 |
| 3、總合穩定度測試 | 5、過功率保護測試 | 5、高電流斜率負載測試 |
做參考具體配置需根據具體測試要求進行變更。
| 序號 | 配置明細 Configurationlist | 硬件名稱 | 規格 |
| Number | Number of the hardware | Specifications | |
| 1 | 電子負載X4 | 120W (0-150V，0-20A)， 300W/600W/1200W | |
| 2 | RCD負載5KW | 220V/110V_ 5KW | |
| 3 | 直流電源 | 0- 80V/0-30A | |
| 4 | ATC2功率計X4 | 內置4通道功率計 | |
| 5 | FIX- Adapter | 4通道左右轉換控制 | |
| 6 | 交流電源X1 | 1000VA (0-300V)，1000VA，2000VA， 5000VA | |
| 7 | 工業電腦X1 | 研祥EVOC | |
| 8 | 顯示器X1 | AOC 17寸 | |
| 9 | 軟件X1 | 編輯測試項目 | |
| 10 | 機柜X1 | 1.7米19寸工業機柜 | |
| 11 | 配套線材X1 | 鏈接各硬件 |
