射頻測試設備 (半成品充電槍射頻測試設備)
型號:LC-S2
二、主要技術指標/主要功能
① 設備外形尺寸、設備重量
⑴成型機外型尺寸:長1350mm ×寬690mm ×高1050mm ,機架底座采用萬象輪(帶剎車)、兩側裝護板。
⑵設備總重量:約240Kg 。
⑶設備無需基礎
② 射頻測試設備是基于充電樁射頻模塊測試平臺,主要實現充電樁射頻模塊充電工作情況及整車模型充電的射頻指標,模擬充電槍在使用充電中扣動按鍵后射頻發射后的結果,并完成測試M1,M2射頻功率,頻偏值。
③ 附屬設備描述;僅供測試托盤,其余甲方自行配置。
④ 隨機附件描述;調整顯示器高度工具1套。
⑤ 安裝方式描述;設備無需基礎。
三、設備結構及工作原理

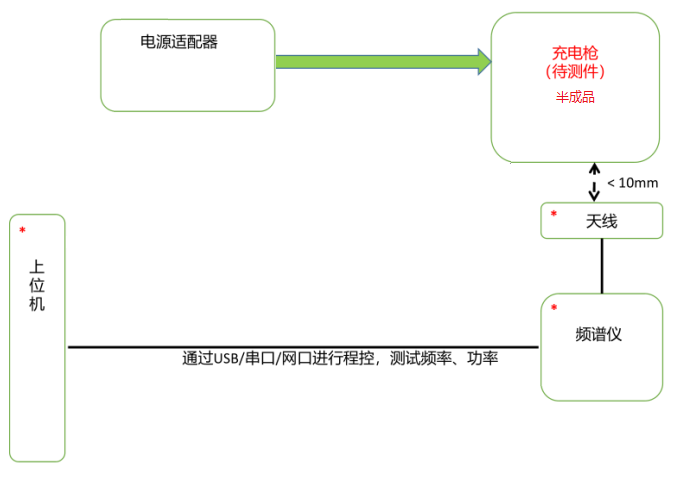

① 設備結構及工作原理描述;
1、分別給充電槍供電;
2、按下充電槍的按鍵,充電槍內部的射頻模塊將發射射頻信號;
3、射頻發射后通過耦合板接收;
4、上位機程控頻譜儀,并測試產品發射的頻率、功率。
四、主要配置/設備關鍵部件
① 控制方式描述;
電控系統:UPS供電開關,主機開關,儀器開關,屏蔽箱開關。
② 主要配置描述;
支持測試結果通過PASS/FAIL直觀顯示;
可測試射頻功率、頻偏、對碼等功能一站式測試;
一拖二雙工位測試自動判定成功/失敗,節省拿放時間;
自動保存excel報表和數據庫,方便追蹤管理;
可建立多個產品測試程序,靈活性強;
精確快速的完成測試,節省測試時間;
多種接口(按鍵、條碼槍)一鍵啟動測試;
可根據需求擴展功能系統的相關儀器設備;
頻譜儀參數:采樣9KHz—3.6GHz;動態范圍:78dB;
幅度精度:0.3dB;頻率響應:5ms的標記峰值;
③ 關鍵部件描述;
項目 |
產品名稱 |
品牌型號 |
數量 |
單位 |
軟件包 |
射頻自動化軟件平臺 SRD Test System 2.0 |
LCAE |
1 |
套 |
充電樁射頻測試 |
頻譜分析儀(9k~3.6G) |
N9020A |
1 |
臺 |
工控電腦+顯示器 |
LCAE |
1 |
臺 |
|
屏蔽箱(自動化程序模塊防夾手光柵) |
LCAE LC-5952A |
2 |
個 |
|
數據采集卡 |
USB |
1 |
個 |
|
充電樁測試夾具 |
LCAE LC035 |
2 |
套 |
|
高頻耦合天線 |
TC-93027A |
2 |
套 |
|
雙工位專業機柜 |
LCAE LC752 |
1 |
臺 |
|
RF多功能控制器 |
LCAE LC115 |
1 |
臺 |
|
自動化安裝及售后服務 |
首年年現場系統培訓1次,每次半天 |
1 |
套 |
|
線材 |
|
1 |
套 |
④主要配件品牌要求:
序號 |
名稱 |
生產廠家 |
1 |
屏蔽箱 |
LCAE |
2 |
頻譜分析儀(9k~3.6G) |
Agilent |
3 |
高頻耦合天線 |
TESCOM |
4 |
RF多功能控制器 |
LCAE |
5 |
射頻自動化軟件平臺 SRD Test System |
LCAE |
五、工作環境
① 公司提供電壓:220V±10%、380V±10%
② 公司工作環境,室溫:室溫:5~35℃,濕度≤75%;
③ 設備噪聲、散熱、防塵等要求明確描述;
噪音40分貝
④ 安裝現場電、壓縮氣等要求描述;
電控插座:1個
氣壓:0.4MPa
⑤ 有特殊要求必須明確描述 無
