一,測試系統概述
ADC3500N-SRX儲能電源綜合測試系統配備一系列標準測試項目,可滿足了大部份工業標準電源供應器的測試。有別于傳統自動測試 設備軟件,用戶不需要有程序語言背景,只需要在 2000 現有的測試項目上定義測試條件及測試規格。綜合測試項目涵蓋了七類電源 供應器測試要求,輸出效能(OUTPUT PERFORMANCES) 檢測待測物的一般性能,輸入特性(INPUT CHARACTERISTICS)檢測電源供應器的輸入參數,穩定度測試(REGULATION)檢測待測物在輸入電源和負載變化時的穩定性,時序及瞬時特性(TIMING AND TRANSIENT)測量開/關機時的瞬時狀態及各事件的時間,保護測試(PROTECTION TESTS)觸發電源供應器的保護電路,特殊測試 (SPECIAL TESTS)和特殊功能(SPECIAL FEATURE)提供了測試電源供應器的特殊功能與方法。
二、ATE 電源自動測試系統軟件

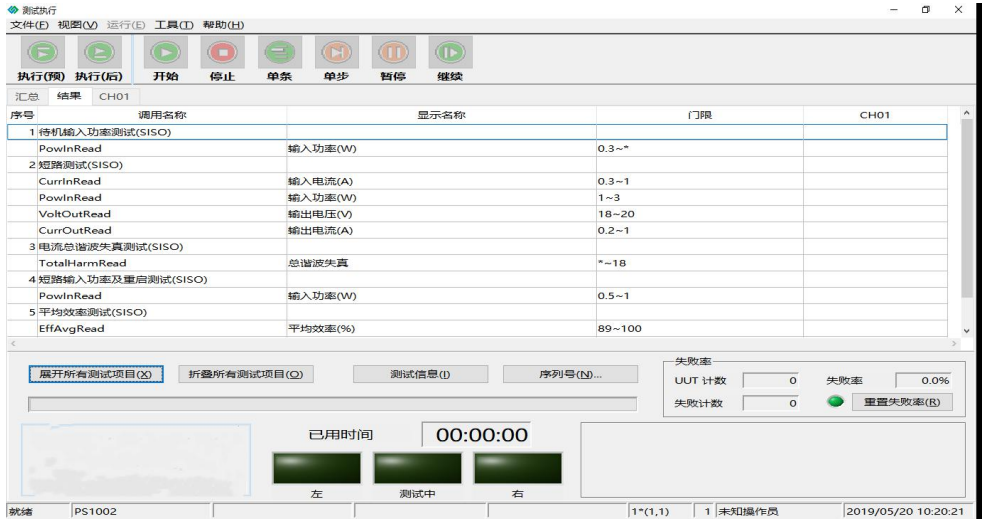

提供測試項目的編輯/調試/管理、測試程序的編輯/調試/管理、測試設備的管理和配置、測試結果的導出、測 試運行界面等功能。下圖為 ATE 軟件測試運行時的界面顯示供參考:
主要特色:
· 開放性架構軟件平臺
支援含有GPIB/RS-232 或 RS-485
-測試項目編輯功能
-測試程序編輯功能
-測試報告編輯功能
-統計分析報表編輯功能
-在線儀控功能
-用戶權力力設定
-測試項目/程序控管功能
-人員進出系統記錄
-主從式控制模式(Master / Slave Control Mode)
-可一次測試多顆單組輸出的電源供應器
-支援 Bar Code Reader
測試命令編輯,幫助改善測試速度
· 具有給任何電源供應器測試應用的測試項目編輯能力
· 普遍的模塊化硬件以提供高準確及重復量測
· 經由系統默認測試項目,可提高測試生產率
· 較好成本效益比
· 根據用戶需求可擴增硬件
· 圖形化接口(Windows 7 以上的作業環境)
該軟件共有七大模塊組成:
測試程序
測試項目
執行測試
管理硬件
配置
線上儀控
報表生成
三、測試項目介紹
直流充電口:電壓、電流、功率
交流輸出口:各電壓點采集、電流、功率、頻率、PF、過載、短路
普通USB 口:輸出電壓、輸出電流、電壓紋波、短路、過流。
車充輸出口:輸出電壓、輸出電流、電壓紋波、短路、過流。
QC USB 口:輸出電壓(滿足 QC 協議)、輸出電流、電壓紋波、短路、過流。
TYPE-C 口:輸出電壓(快充協議)、輸出電流、電壓紋波、短路、過流。
四、ATC 的優勢
1.能有效地解決電源產品的功能測試,有效的排除了手工測試產生錯誤的可能性!
2.能將測試數據完整地形成電子表格,存檔以便追溯。
3.有效地降低測試成本,為客戶贏取更多訂單!

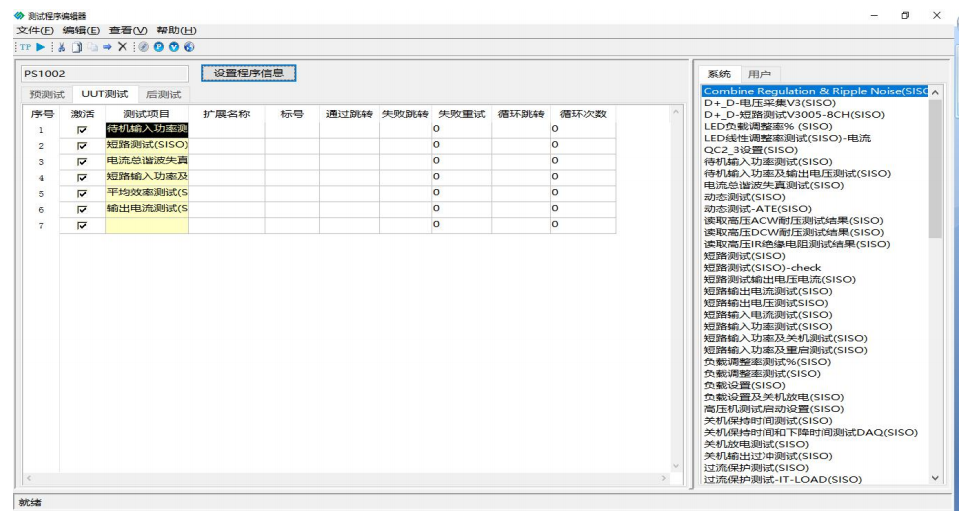

五、測試界面
